- Die Vibrationsplatte mit Vor- und Rücklauf ist das ideale Werkzeug zur Untergrundverfestigung, sowie zum Einrütteln kleinerer bis mittlerer Flächen. Speziell einsetzbar im Garten- und Landschaftsbau, bei der Herstellung von Gehwegen und Terrassen, bei Pflasterverlegungen, im Fundamentbau, im Graben- und Kanalbau, sowie auch für das Verdichten von Verbundpflaster.
- Sie ist wesentlich handlich und wendiger wie eine nur vorwärts laufende Rüttelplatte.
- Stufenlose Regulierung der Bewegung in beiden Richtungen.

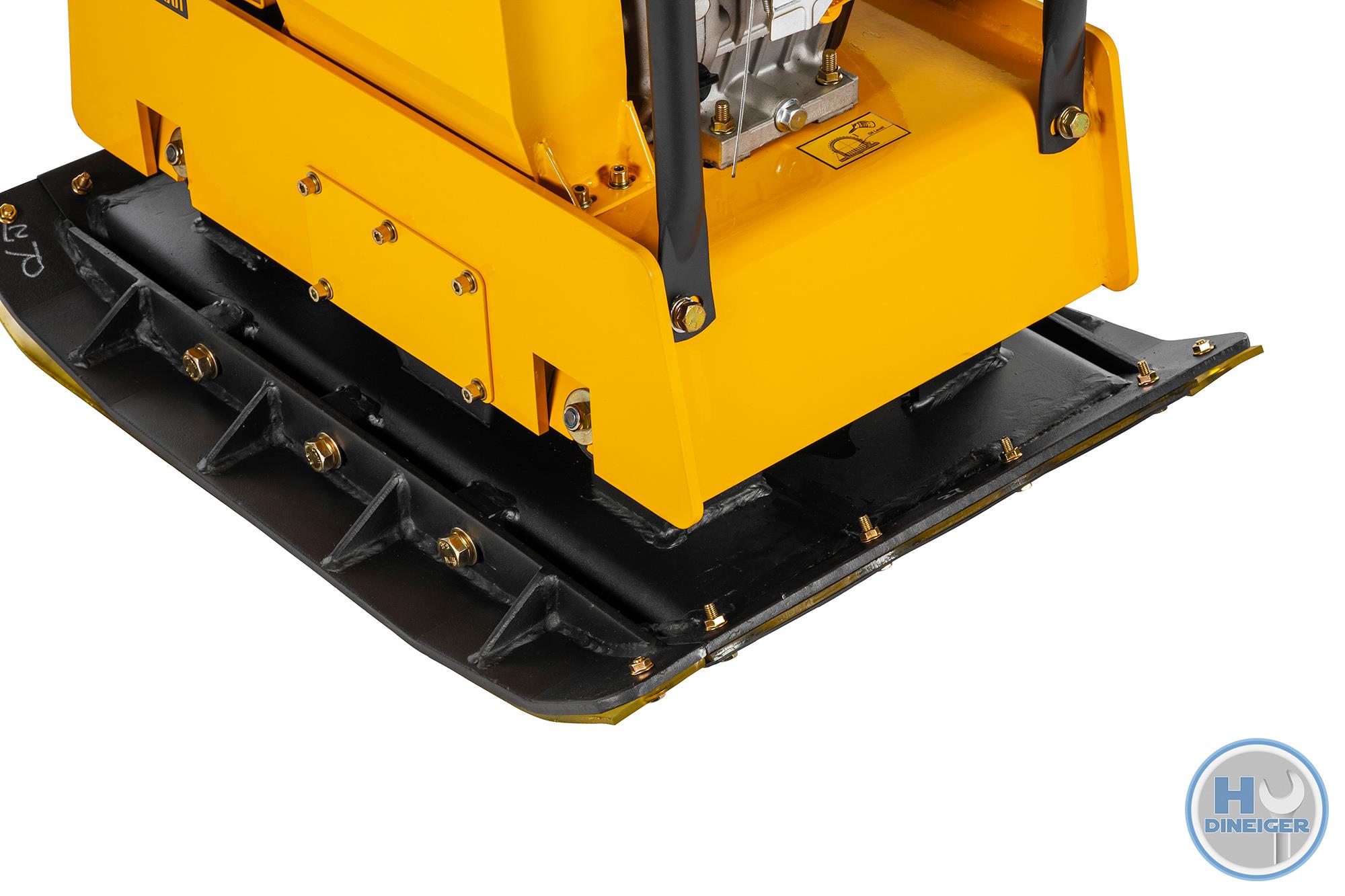

- Robuste, langlebige Gussbodenplatte für besonders präzises Arbeiten.
- Dieselmotor mit Vorglühfunktion und E-Start.
- Ausgestattet mit allseitig geschütztem Keilriemen,
- Schutzrahmen, Gummimatte, Transportfahrwerk und Verbreiterung.

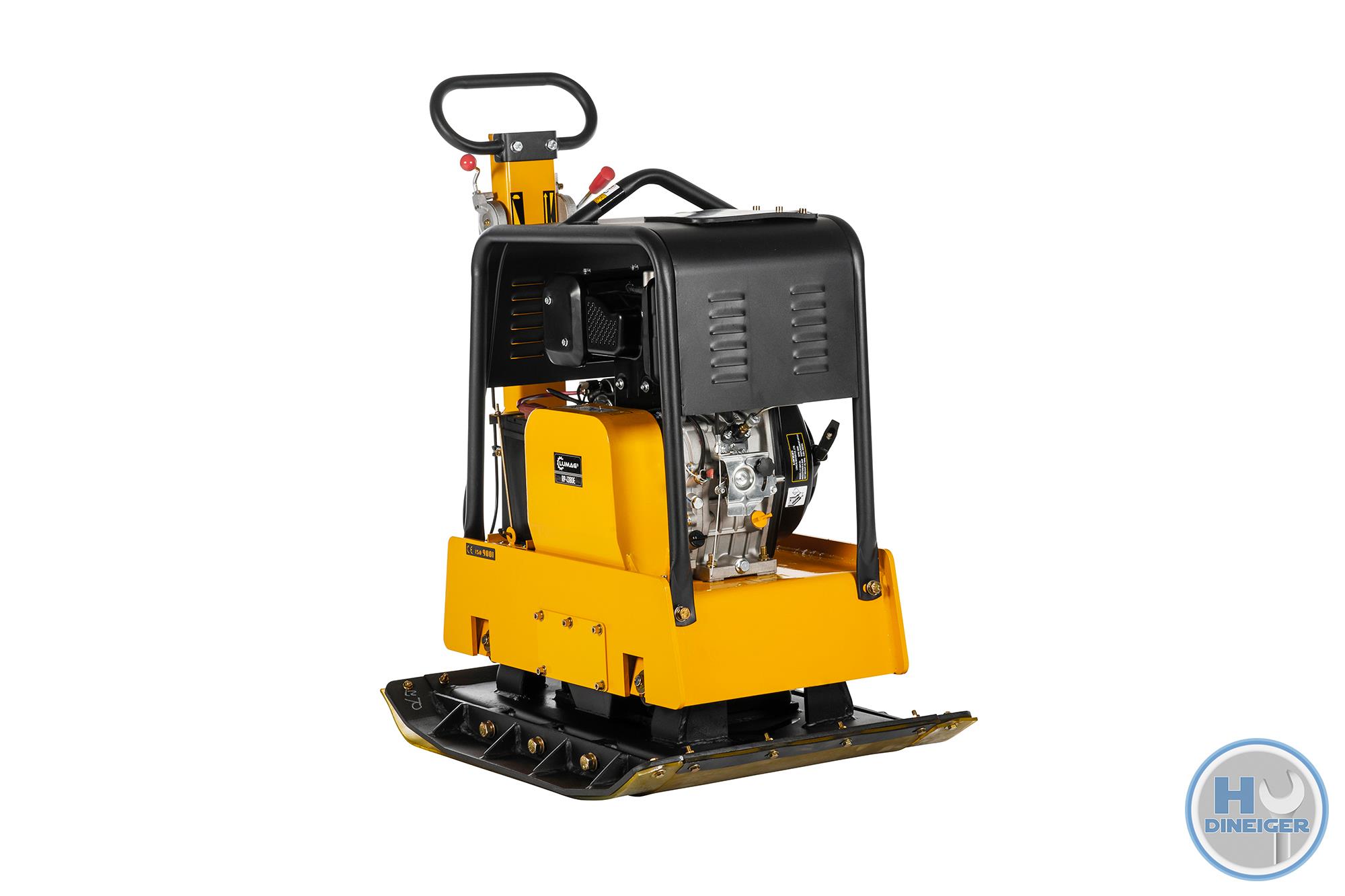

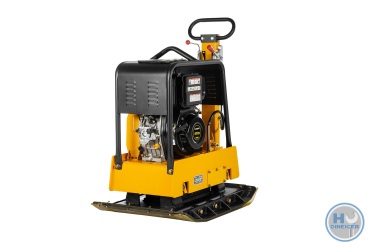

Lumag Maschinen RPi38DE Rüttelplatte Diesel-Motor 38 kN Verdichtungsdruck
Features:
Technische Daten:
Motor / Antrieb 1-Zylinder KM186FE Diesel-Motor
Motorleistung 6,3 kW bei 3.600 1/min 406 cm³
Kraftstoffinhalt 5,5 l
Plattengröße (LxB) ca. 830 x 480 cm
Frequenz 63 Hz
Zentrifugalkraft 38 kN
Flächenleistung ca. 416 m²/h
Max. Vorschub bis 21 m/min
Vibrationsstöße 3750 vpm
Verdichtungstiefe 90 cm (je nach Untergrund)
Max. zulässige Schräglage des Motors 20°
Schall-Leistungspegel 108 dB(A) LWA
Betriebsgewicht 292 kg
Verpackungsmaße (L/B/H): 905 x 505 x 1130 mm
- RPi38DE_Explosionszeichnung (697.8 KB)
- RPi31DE_RPi38DE Bedienungsanleitung (1.76 MB)
Informationen zur Produktsicherheit:
- Halten Sie Ihren Arbeitsbereich in Ordnung, Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
- Arbeiten Sie mit einem Motorgerät niemals in geschlossenen oder schlecht belüfteten Räumen. Wenn der Motor läuft, werden giftige Gase erzeugt. Diese Gase können geruchlos und unsichtbar sein
- Setzen Sie das Motorgerät nicht dem Regen aus.
- Benutzen 'Sie das Motorgerät nicht in feuchter oder nasser Umgebung
- Achten Sie auf unebenem Gelände auf sicheren Stand.
- Sorgen Sie beim Arbeiten für gute Beleuchtung.
- Benutzen Sie das Motorgerät nicht in leicht entzündlicher Vegetation bzw. wo Brand- oder Explosionsgefahr besteht.
- Bei Trockenheit Feuerlöscher bereitstellen (Brandgefahr).
- Lassen Sie andere Personen, insbesondere Kinder, nicht an das Motorgerät. Halten Sie sie von Ihrem Arbeitsbereich fern.
- Überlasten Sie Ihre Maschine nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
- Verwenden Sie keine leistungsschwachen Werkzeuge für schwere Arbeit.
- Benutzen Sie das Werkzeug ausschließlich für die Zwecke, für die sie gebaut wurden.
- Halten Sie das Werkzeug / die Maschine immer sauber.
- Tragen Sie geeignete Kleidung, tragen Sie keine weite Kleidung oder schmuck, sie könnten von beweglichen Teilen erfasst werden.
- Tragen Sie feste Arbeitshandschuhe, Handschuhe aus Leder bieten einen guten Schutz.
- Tagen Sie Sicherheitsschuhe mit griffiger Sohle und Stahlkappe.
- Tragen Sie bei langen Haaren ein Haarnetz.
- Verwenden Sie persönliche Schutzausrüstung, tragen Sie immer eine Schutzbrille und einen Gehörschutz.
- Verwenden Sie bei Staub erzeugenden Arbeiten einen Atemmaske.
- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.
- Seien Sie aufmerksam, achten Sie darauf was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie keine Motorwerkzeuge, wenn Sie unkonzentriert sind.
- Vor dem befüllen ist immer der Motor abzustellen.
- Tankverschluss immer vorsichtig öffnen, damit sich der bestehende Überdruck langsam abbauen kann.
- Beim Arbeiten mit Motorgeräten entstehen hohe Temperaturen am Gehäuse. Lassen Sie die Maschine vor dem Betanken abkühen. Es könnte sich der Kraftstoff entzünden und zu schweren Verbrennungen führen.
- Darauf achten, dass der Tank mit nicht zu viel Kraftstoff aufgefüllt wierd. Wenn Sie Kraftstoff verschütten, dann ist der Kraftstoff sofort zu entfernen und das Gerät zu säubern.
- Verschluss-Schraube am Kraftstofftank gut verschließen, um ein Lösen durch dien entstehnden Vibrationen bei der Arbeit zu verhindern.
- Eine längere Benutzung des Motorgerätes kann zu vibrationsbedingten Durchblutungsstörungen an Fingeren, Händen oder Handgelenken führen. Symptome wie z.B. Einschlafen der Körperteile, Kitzeln, Schmerz, Stechen, Veränderung der Hautfarbe oder der Haut können auftreten. Werden diese Symptome festgestellt, suchen Sie einen Arzt auf.
- Geeignete Handschuhe und regelmäßige Pausen können jedoch die Benutzungsdauer verlängern. Beachten Sie aber, dass die persönliche Veranlagung zu schlechter Durchblutung und / oder große Greifkräfte beim Arbeiten die Benutzungsdaufer verringern.
- Vor weiterem Gebrauch des Motorgerätes müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Motorgerätes zu gewährleisten.
- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
- Defekte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
- Benutzen Sie keine Motorgeräte, bei denen sich der Schalter nicht ein- und ausschalten lässt.
- Verwenden Sie nur zugelassene Teile.
